Bilde
Klikk på bildene for å
se større versjoner.
Bilde-instillinger
Bildeplasseringsvalg:
Skalér
«Bildebehandling» gjør at
et bilde som ikke har samme
proporsjoner som boksen
(som det høyre bildet vist over)
ikke kan velges. Det må
redigeres.

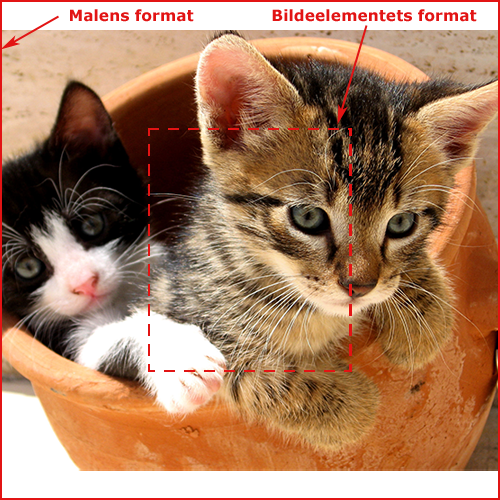

nofit
clip
meet
slice
entire
Maske-eksempel:
Gråtone-bilde
Resultat
Begrepet «bilde» i denne sammenhengen betyr «bilde-felt». Det grafiske elementet «bilde» har en fast plassering, høyde og bredde, kan bruke et bilde (ei bilde-fil) fra bilde-databasen, eller det kan bruke en mappe, slik at brukerne kan velge mellom bildene i, eller eventuelt laste opp bilder til, denne mappa. Alle feltene som er innskrivingsfelter kan også inneholde variabler, såkalte Supervariabler, for å gjøre innholdet redigerbart/valgbart for brukeren.
Bildene gjøres tilgjengelig for maler/dokumenter ved å laste dem opp i Administrator-valget «Bilder».

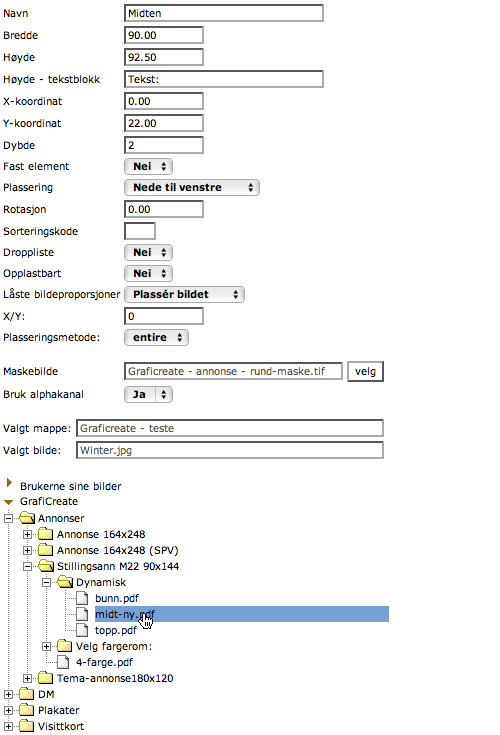

Valgene for bilder er de følgende:
- Navn
Hva du ønsker å kalle tekstfeltet, bør være beskrivende (forståelig). Når feltet settes til å være «Editerbart» vil det du skriver inn her være det brukeren ser foran innskrivningsfeltet når han bestiller. Merk at dersom to bildeelementer på samme dokument, eller på for- og bakside på et tosidig dokument, har samme navn, vil bare det ene av disse bli synlig i fanegruppene. Elementene må gis forskjellige navn. - Høyde/bredde
Angir bildeboksens høyde og bredde. Denne kan være både dynamisk og uten betydning alt etter hvilke valg som gjøres lenger nede. - Høyde - tekstboks
Et bilde kan settes til alltid å være lik høyden på en gitt tekstboks. F.eks. hvis høyden på bildet alltid skal være like høy som en dynamisk tekstboks (når denne vokser i høyden). I dette feltet skrives navnet på den aktuelle tekstboksen. Tekstboksen trenger ikke å ligge sammen med bildeelementet, men kan f.eks. godt ligge på malen selv om bildet ligger på dokumentet. Men det er viktig at tekstboksen har et unikt navn på denne malen/dokumentet.
Verdien kan også settes til en prosentverdi. Hvis feltet inneholder et tall etterfulgt av «%», vil bildets høyde være lik denne prosentverdien av dokumentets høyde. Hvis et bilde alltid skal dekke hele dokumentets høyde, selv om malen er dynamisk, settes dette feltet til «100%».
En eventuell verdi i dette feltet, overstyrer verdien som er satt i feltet «Høyde». Når høyden ikke skal overstyres av noen tekstboks/prosentverdi, settes dette feltet blankt. - Koble tagverdi til variabelverdi
Dette feltet benyttes dersom du ønsker at det å velge et bilde her skal kunne fylle ut en variabelverdi fra en tag på bildet som velges, f. eks. fotograf. Dette feltet fylles da ut med navnet på variabelen som skal fylles ut sammen med navnet på taggen. Dersom denne kombineres med sync av metadata i mediebanken, kan man med dette få f.eks. automatisk fotorkeditering på brukerens egne opplastede bilder. Syntaksen er som følger: [variabelnavn]=[tagnavn]. Dersom du ønsker å fylle ut flere variabler, setter du den neste på ny linje.
Merk at variabelverdiene alltid vil overskrives med info fra valgt bilde. Dersom bildet ikke har informasjon i taggen, så tømmes feltet. Det vil si at dersom du i tillegg ønsker at brukeren skal kunne skrive noe manuelt, så må dette gjøres i en annen variabel som ikke er koblet til noen tag. - X-koordinat
Målepunkt i horisontalplanet, målet angis i millimeter med 2 desimaler. Hvor det måles fra, bestemmes i menyvalget «Plassering».
X-aksen måles fra venstreside (x=0) mot høyre. - Y-koordinat
Målepunkt i vertikalplanet, målet angis i millimeter med 2 desimaler. Hvor det måles fra bestemmes i menyvalget Plassering.
Husk – Y-aksen måles fra bunnen (y=0) mot toppen. - Dybde
Tall som angir «Lag» for elementet. Om to elementer overlapper hverandre, vil elementet med høyest tall for dybde komme øverst. Hvis f.eks. en tekst skal ligge over et bilde, må tekstelementet ha høyere dybdetall enn bildet. OBS! Dersom to overlappende elementer er satt til å være på samme dybde, vil det oppstå en konflikt og de vil ikke komme med på den ferdige PDF-en. - Fast element
Hvis man vil produsere ved å trykke blanks i 4 farger eller spesialfarger, og variabel data som tiltrykk, kan man velge f.eks. «Fast element: Ja» på teksten og «Fast element: Nei» på bildene. Når brukeren bestiller vil det da genereres en ekstra PDF (kalt nob) med kun de elementene man har valgt «Ja» på – denne PDF-en kan brukes for tiltrykk. Les mer om dette under kapittelet Utskyting og tiltrykk. - Plassering
Angir hvor på bildet x- og y-koordinatene angis. Denne har også betydning for i hvilken retning bildet vokser hvis høyden styres av en tekstboks. - Rotasjon
Angis i grader og vil rotere hele bildet i horisontalplanet. Rotering skjer rundt x/y-koordinatet som er oppgitt for elementet. For å rotere rundt f.eks. sentrum av ett element, må man velge «Midt på» for plassering. - Sorteringskode
Angir hvilken rekkefølge de editerbare feltene skal komme for bruker. Kan angis i tall eller bokstaver. Bokstaver sorterer foran tall. «aa» kommer foran «ac» og «hh», som igjen kommer foran «a1» og «01». «01» sorterer videre foran «06», «10», «13», «23» osv. - Droppliste
Dersom du valgte en mappe og ikke et enkeltbilde i menyen over, så lar dette valget brukeren velge ønsket bilde i en droppliste i steden for å velge blant mange miniatyrbilder. Dette velges gjerne dersom navnet på bildet er viktigere enn selve motivet. Eller om det er veldig mange bilder å velge mellom i denne mappen. - Opplastbart
Hvis brukeren skal kunne laste opp et bilde til dokumentet selv, velger du «Ja» i valglisten, skal det kun være anledning til å bruke eksisterende bilder velger du «Nei». Dette valget vises ikke hvis opplasting er skrudd av for firmaet i Administrator-valget «Eget firma». Dersom du ønsker at brukeren kun skal kunne bruke bilder som allerede er lastet opp i mediebanken, velg «Søk i mediebank». Dette krever at valget «søk i mediebank» er aktivert under Eget firma.
Vær oppmerksom på at du bør være veldig forsiktig med å la brukerne få laste opp bilder uten at du er sikker på at de vet hva de gjør. Både med hensyn til oppløsning og bildestørrelse/format.
Når opplasting er slått på, vil brukeren alltid få tilgang til bildebehandling.- Max pixler ved opplasting – Når opplastbart er satt til «Ja» er det mulig å begrense størrelsen på bilder som lastes opp, dette for å unngå at det benyttes alt for store bildefiler, noe som ofte resulterer til store dokumenter som er trege å jobbe med. Skriv inn et heltall, f.eks. «2000».
- Låste bildeproporsjoner
Ved hjelp av dette valget kan du styre hva som skal skje når det plasseres et bilde som ikke har nøyaktig samme mål som elementet i seg selv. Her er følgende alternativer:- Skalér – Dette er standardvalget. Dette fører til at bildet som plasseres blir skalert til å fylle hele bildeelementets høyde og bredde. Denne tar ikke hensyn til proporsjoner.
- Bildebehandling – Dersom bildet ikke har korrekte porporsjoner, vil brukeren ikke få til å plassere bildet på dokumentet uten å bildebehandle det først (bildebehandling er kun tilgjengelig dersom elementet er opplastbart). Hvis det blir lastet opp et uproporjonalt bilde, vil bildebehandleren starte automatisk. Brukeren må da beskjære bildet (proporsjonene til beskjæringsverktøyet vi være låst til bildeelementets), og lagre bildet før han får plassere det på dokumentet.
- Plasser bildet– Med dette valget kan et bilde plasseres selv om det i utgangspunktet ikke har riktige proporsjoner. Når denne velges kommer det to nye valg under. Det finnes fem måter å plassere et bilde på (se også illustrasjonene til høyre):
- X,Y – plasseringspunktet for hvor bildet skal plasseres inni bildeelementet hvis det ikke har riktig størrelse, og hvor luften skal plasseres dersom bildet ikke i utgangspunktet fyller formatet akkurat. Verdien oppgis i prosent. Ett tall (f.eks. «50») gir samme verdi både x- og y-aksen, for å få forskjellig verdi, skilles disse ved hjelp av komma (f.eks «50,0»).
«50» betyr at bildet skal plasseres 50% i begge akser, det vil si sentreres i bildeformatet. «50,0» betyr at bildet skal sentreres på x-aksen, men bunnjusteres i y-aksen (fortsatt innenfor bildeelementets mål. «100» vil si at all luft skal plasseres til venstre for og under bildet, det vil si at det plasserer seg oppe til høyre på bildeformatet. - nofit – Ignorerer høyde og bredde satt på elementet, og plasserer bildet i 1:1 ut fra det angitte x/y-punktet. Det anbefales ikke å bruke dette valget på elementer hvor brukeren kan laste opp bilder. Men admin kan ha nytte av det på enkelte dynamiske maler.

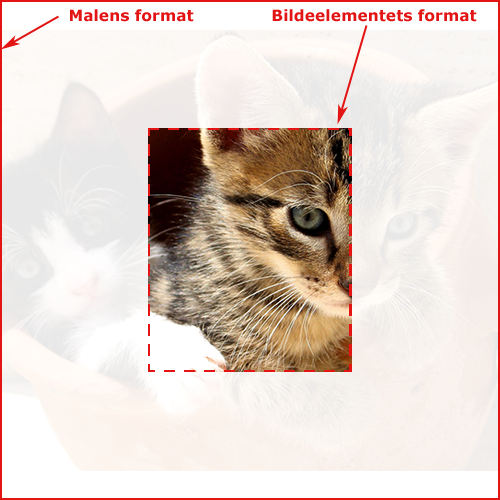

- clip – Plasserer bilde i 1:1 ut fra det angitte x/y-punktet, og klipper ved angitt høyde/bredde på bildeelementet.

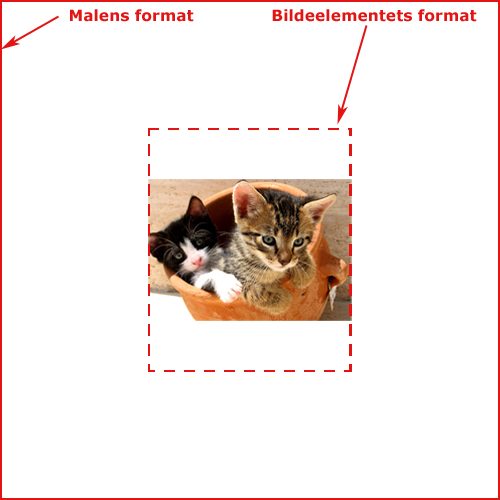

- meet – Skalerer bildet proposjonalt inn i bildelementet til hele bildet får plass. Hvordan det justeres angis av x/y-prosenten over.

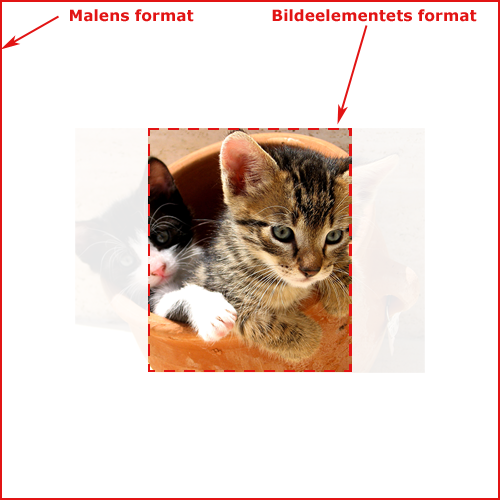

- slice – Skalerer bildet slik at det fyller hele bildeelementet, og klipper bort det overskytende ved elementets angitte høyde/bredde.

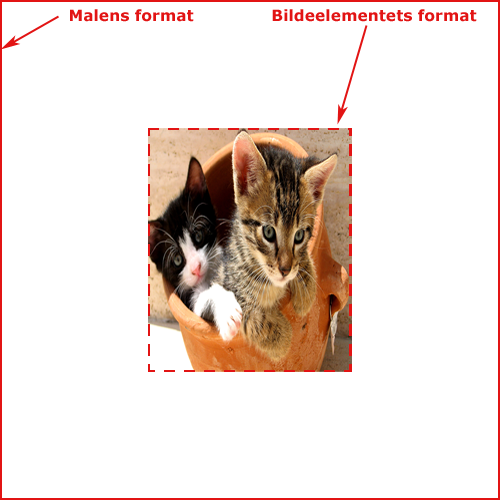

- entire – Skalerer bildet (uproposjonalt) slik at det fyller hele bildeelementet. Denne gir samme resultat som «Skalér» under valget «Låste bildeproporsjoner».
- X,Y – plasseringspunktet for hvor bildet skal plasseres inni bildeelementet hvis det ikke har riktig størrelse, og hvor luften skal plasseres dersom bildet ikke i utgangspunktet fyller formatet akkurat. Verdien oppgis i prosent. Ett tall (f.eks. «50») gir samme verdi både x- og y-aksen, for å få forskjellig verdi, skilles disse ved hjelp av komma (f.eks «50,0»).
- Maskebilde
Et gråtonebilde lagret som tiff eller jpeg kan brukes som maske på bildet som brukes i bilde-elementet. Masken gjør det mulig å legge ikke-rektangulære bilder på dokumentet (se eksempel til høyre). I og med at det er gråtoner, kan man bruke forløpninger.
Klikk «Velg» for å velge bilde. Bildet må først være lastet opp under «Bilder».
Det er viktig at bildet lagres på riktig måte. Følgende spesifikasjoner gjelder:
Filformat: kun TIFF eller JPEG
Fargerom: kun Gråtone/Grayscale
Kanaler: kun 8-bit
TIFF-komprimering: Corda kan bruke bilder som er LZW-komprimert, men komprimeringen overlever ikke. Dvs. at den endelige filstørrelsen kan bli veldig stor.
Dersom bildet ikke er lagret etter disse spesifikasjonene, vil det komme en advarsel når bilde-elementet lagres. - Maskebildet brukes på
Når et maskebilde er lastet opp, vil dette valget dukke opp. Det lar deg velge hvordan masken skal plasseres. Du kan velge å legge masken på «bilde» eller «boks». Dersom elementet er satt til å plassere bildet med f.eks. «slice», vil det å plassere masken på bildet føre til at masken blir strekt og klippet til å passe bildet. Dersom du ønsker at masken skal være lik uavhengig av bildet som brukes, så må masken plasseres på boksen.
Merk: dersom maskebildet defineres til å brukes på bildet, og bildet som velges er en png-fil eller et annet bilde som allerede har alfakanaler, så vil det føre til at bildet må håndtere to alfakanaler. Elementet må da settes til «bruk alfakanal: nei» for at maskebildet skal fungere.
Eksempel på alfakanal
- Bruk alfakanal
Et TIFF-bilde kan lages med alfakanaler. En alfakanal bestemmer graden av gjennomsiktighet til bildet, og man kan ved å bruke alfakanaler for å jobbe med transparens og uttoning på selve bildet. Når dette valget er slått på for bildeelementet, vil Corda bruke eventuelle alfakanaler og maskere bort deler av bildene.
I prinsippet fungerer det på samme måten som med maskebilde, men ved å legge alfakanal på et enkeltbilde, kan maskeringen tilpasses bildet i stedet for bildelementet.
Funksjonen er kun tilgjengelig på servere som bruker PDFlib-versjon nyere enn 8 (kontakt administrator dersom du ikke finner funksjonen i din Corda). - Opasitet
Du kan angi at bildet som velges skal legges inn i dokumentet med gjennomsiktighet. 100 er ugjennomsiktig, 0 er helt gjennomsiktig. For å benytte opasitet må PDF-versjon på malen være satt til en versjon som er høyere enn Acrobat 5. - BlendMode
Dersom du ønsker at bildet skal «blandes» med bakgrunnen, kan du angi én av 15 forskjellige BlendModus. Disse har samme egenskaper som de som finnes i f.eks. Photoshop:
Multiply
Overlay
Darken
Lighten
Screen
ColorBurn
ColorDodge
Color
SoftLight
HardLight
Difference
Exclusion
Hue
Saturation
Luminosity
Custom (aktiverer et skrivefelt hvor det kan legges inn en variabel for å gjøre blandingsmoduset valgbart for brukeren) - Bruk bildet fra annet bilde-element
Skriv inn navnet på et annet bilde-element, og det samme bildet vil også brukes i dette elementet når det velges på det første. Dette kan brukes f.eks. hvis samme bilde eller en logo skal gå igjen flere steder i dokumentet, men hvor det også skal være mulig å laste opp eget bilde slik at det ikke er aktuelt å bruke styringsvariabler. - Valgt bilde/mappe
Under kan du velge den faktiske bildefilen eller en mappe med bilder som elementet skal bruke. Velger du en bildefil blir dette bildet fast, og brukeren får ikke velge mellom flere bilder. Velger du en mappe, vil brukerne få velge mellom alle bildene i denne mappen.
Elementet kan også peke på «Brukerne sine bilder». Da vil brukeren få velge mellom alle bildene i sin mappe. Denne mappen har brukeren full kontroll på fra sin Konto: «Mine bilder». Les mer om «Mine bilder».
Bildebehandling
Brukere kan selv foreta enkel bildebehandling både på bilder i Mediebanken, i «Mine bilder», som deretter kan lagres i brukerens mappe i Corda eller lastes ned/sendes på e-post, og på dokumenter med opplastbare element, der proporsjonene ved beskjæring vil være låst. Denne muligheten forutsetter at modulen Mediebank er aktiv for firmaet. Les mer om bildebehandling.
«Clipping path»
Dersom det er lagt inn «clipping path» på et bilde, vil denne respekteres av Corda. Bildet må være i format JPEG, TIFF eller EPS. For eps-bilder vil også forhåndsvisningen/miniatyren av bildet respektere «clipping path»-en.
