Systemmanual Corda/Instrato 7.0 – administrator
   [For Judith: Bilde « (⇧) » QR-kode]

Boks

Boks er et rektangel som angis i bredde og høyde. Dersom du skal legge inn en strek på dokumentet, er det en Boks du må bruke. På en vertikal strek vil høyde være lik lengden på streken, mens bredden vil være tykkelsen i mm (1pt = 0.353 mm). En boks kan innholde fyllfarge og/eller ramme. Alle feltene som er innskrivingsfelter kan også inneholde variabler, såkalte Supervariabler, for å gjøre innholdet redigerbart/valgbart for brukeren. Du finner disse valgene:

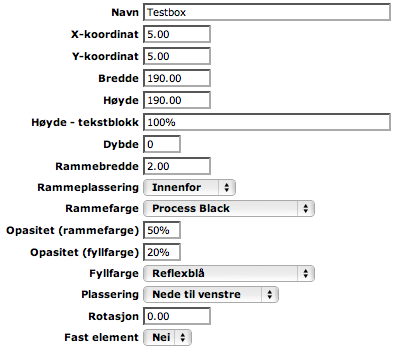

Rediger boks
Boks-instillinger
  • Navn
    Navn på boksen, som du vet å kjenne igjen. Det er kun admin som vil har tilgang til å se dette.
  • X-koordinat
    Målepunkt i horisontalplanet, målet angis i millimeter med 2 desimaler. Hvor det måles fra, bestemmes i menyvalget «Plassering».
    X-aksen måles fra venstreside (x=0) mot høyre.
  • Y-koordinat
    Målepunkt i vertikalplanet, målet angis i millimeter med 2 desimaler. Hvor det måles fra bestemmes i menyvalget Plassering.
    Husk – Y-aksen måles fra bunnen (y=0) mot toppen.
  • Høyde/bredde
    Angir boksens høyde og bredde i millimeter. For å lage en 1pt-strek, må høyden (på en horisontal strek) eller bredden (på en vertikal strek) settes til 0.35.
  • Høyde - tekstboks
    En boks kan settes til alltid å være lik høyden på en gitt tekstboks. F.eks. hvis høyden på boksen alltid skal være like høy som en dynamisk tekstboks (når denne vokser i høyden). I dette feltet skrives navnet på den aktuelle tekstboksen. Det er viktig at tekstboksen har et unikt navn på malen/dokumentet.
    Verdien kan også settes til en prosentverdi. Hvis feltet inneholder et tall etterfulgt av «%», vil boksens høyde være lik denne prosentverdien av dokumentets høyde. Hvis en boks alltid skal dekke hele dokumentets høyde, selv om malen er dynamisk (f.eks. en ramme), settes dette feltet til «100%».
    En eventuell verdi i dette feltet, overstyrer verdien som er satt i feltet «Høyde». Når høyden ikke skal overstyres av noen tekstboks/prosentverdi, settes dette feltet blankt.
  • Dybde
    Tall som angir «Lag» for elementet. Om to elementer overlapper hverandre, vil elementet med høyest tall for dybde komme øverst. Hvis f.eks. en boks skal ligge under en tekst, må tekstelementet ha høyere dybdetall enn boksen. OBS! Dersom to overlappende elementer er satt til å være på samme dybde, vil det oppstå en konflikt og de vil ikke komme med på den ferdige PDF-en.

En boks kan være et rektangel
med fyllfarge og ramme,
eller en strek.
  • Rammebredde
    Angir om boksen skal ha en ramme rundt seg, og i så fall hvilken tykkelse rammen skal ha, angitt i punkt.
  • Rammeplassering
    Angir om rammen skal plasseres utenfor boksen, innenfor boksen eller nøyaktig på senterlinjen av boksens høyde og bredde.
    Denne parameteren bestemmer i realiteten om elementets totale mål i høyde/bredde skal være som angitt for boksen (innenfor) eller en halv rammetykkelse større (senterlinje) eller en hel rammetykkelse større (utenfor).
  • Rammefarge
    Angir hvilken farge som brukes på rammen, og vil som andre fargeangivelser bare gi som valg de farger som er tildelt firmaet i Administratorvalget «Farger».
  • Opasitet
    Opasitet (ugjennomsiktighet) kan defineres både for rammefargen og for fyllfargen. Dersom en transparent farget boks skal ligge over et redigerbart bilde, kan man definere opasitet på boksen. For å få til dette tidligere måtte man lage en transparent PDF, og bruke denne.
    Verdien angis som et tall etterfulgt av «%», hvor 0% er helt gjennomsiktig og 100% er helt ugjennomsiktig. Et tomt felt tilsvarer 100% opasitet. Det er også viktig at PDF-versjon som er satt på malen er angitt til å være «Acrobat 6» eller høyere. Det er ikke mulig å bruke «auto»-versjon sammen med opasitet på boks.
  • Fyllfarge
    Angir hvilken farge som brukes til å fylle hele boksen, og vil som andre fargeangivelser bare gi som valg de farger som er tildelt firmaet.
  • Plassering
    Angir hvor på bildet x- og y-koordinatene angis. Denne har også betydning for i hvilken retning bildet vokser hvis høyden styres av en tekstboks.
  • Rotasjon
    Angis i grader og vil rotere hele bildet i horisontalplanet. Rotering skjer rundt x/y-koordinatet som er oppgitt for elementet. For å rotere rundt f.eks. sentrum av ett element, må man velge «Midt på» for plassering.
  • Fast element
    Hvis man vil produsere ved å trykke blanks i 4 farger eller spesialfarger, og variabel data som tiltrykk, kan man velge f.eks. «Fast element: Ja» på teksten og «Fast element: Nei» på bildene. Når brukeren bestiller vil det da genereres en ekstra PDF (kalt nob) med kun de elementene man har valgt «Ja» på – denne PDF-en kan brukes for tiltrykk. Les mer om dette under kapittelet Utskyting og tiltrykk.
  • Blend mode
    Dersom du ønsker at boksen skal «blandes» med bakgrunnen, kan du angi én av 15 forskjellige BlendModus. Disse har samme egenskaper som de som finnes i f.eks. Photoshop:
    Multiply
    Overlay
    Darken
    Lighten
    Screen
    ColorBurn
    ColorDodge
    Color
    SoftLight
    HardLight
    Difference
    Exclusion
    Hue
    Saturation
    Luminosity
    Custom (aktiverer et skrivefelt hvor det kan legges inn en variabel for å gjøre blandingsmoduset valgbart for brukeren)
  • Link
    Brukes for å fylle ut en URL som skal bli klikkbar på ferdig PDF: Lenka bør inneholde «http://». Her kan også variabel brukes, om man ønsker brukerstyrt eller dropplistevalgt URL.
